RADIO MÓVIL DIGITAL ASPECTOS BÁSICOS

 John 'Miklor' K3NXU 2018-2023 .

 La diferencia DMR

 Las áreas cubiertas aquí serán:

Breve historia

Diferencia de calidad de audio

Eficiencia del espectro

La red local y mundial

Repetidores vs. Hotspots

Código Enchufes Básicos

Breve historia

El DMR fue desarrollado en Europa por el ETSI (European Telecomm Standards Institute) y adoptado como norma comercial hace 20 años.

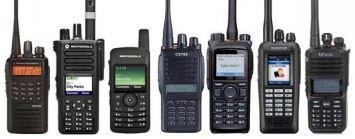

Al principio, los equipos comerciales eran la única fuente de dispositivos de mano y móviles DMR. Desde entonces, varios proveedores de radioaficionados han entrado en el mercado DMR con radios un poco más asequibles y diseñadas más para el uso de radioaficionados.

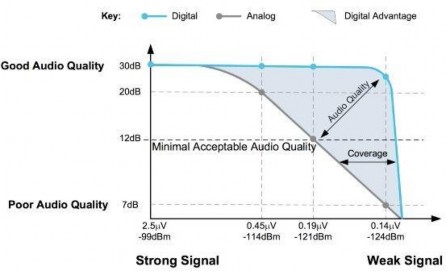

Calidad de audio Digital frente a analógico

 Mientras que una señal analógica perderá calidad y legibilidad a medida que disminuya la intensidad de la señal, una señal procesada digitalmente seguirá siendo nítida hasta que se pierda la señal.

 Eficacia del espectro (franjas horarias)

Mientras que el ancho de banda de una señal FM analógica es de 25,0 kHz, el ancho de banda DMR (TDMA) es de sólo 12,5 kHz.

No sólo ocupa la mitad del ancho de banda necesario, sino que puede transmitir dos conversaciones distintas al mismo tiempo. Esto se consigue dividiendo digitalmente una señal transmitida en porciones alternas de 30 milisegundos denominadas franjas horarias.

TDMA = Acceso múltiple por división en el tiempo

Eficacia del espectro Cortes temporales de 30 ms

Un repetidor entrelaza las señales entrantes en función de la franja horaria solicitada.

Franjas horarias

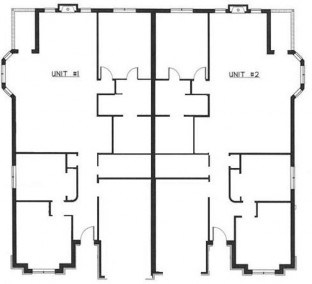

Al igual que una casa dúplex, dos familias totalmente separadas pueden residir en una misma estructura.

Estas divisiones se denominan franjas horarias.

TS1 TS2

Cada casa tiene su propio grupo de salas. Se denominan Grupos de Conversación (GCT).

En la actualidad hay más de 1500 grupos de conversación, desde:

Sólo repetidor local

Repetidores de red local

Grupos estatales

Grupos regionales

Grupos específicos por países

Grupos mundiales

Grupos de interés especial

Algunos ejemplos de estos grupos son:

Seguridad pública

Aventura al aire libre

JOTA (Escultismo)

EmComm

Handi-Hams

etc.

No todos los repetidores transmiten todos los Grupos de Conversación (TG) dependiendo de su conexión de red. El propietario del repetidor asigna la estructura de TG y TS más beneficiosa para su zona. Esto es para permitir la mayor actividad con la menor cantidad de interferencias.

Tiempo completo frente a tiempo parcial (Repetidor)

Un grupo a tiempo completo (TG) es aquel que está siempre disponible para ser monitorizado. Si el GT se activa, escuchará el tráfico inmediatamente. Normalmente se trata de grupos Locales y Estatales.

Un grupo de pulsar para hablar es aquel que requiere activación y sólo permanece activo durante un periodo de tiempo predefinido. Se trata de grupos de alto tráfico, como Nationwide, Worldwide, etc. El GT permanece activo durante un tiempo determinado después del último PTT. A continuación, liberará el ST para otros usuarios potenciales. Sólo puede haber un TG activo para cada TS.

Ejemplo de configuración del repetidor

Es importante recordarlo.

La configuración variará de un repetidor a otro.

Póngase en contacto con su club local o con el propietario del repetidor para determinar la configuración exacta.

Red local / mundial

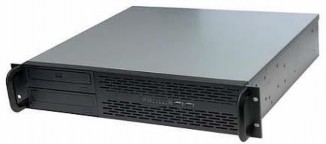

Aquí se muestra un ejemplo de repetidor. Dependiendo de su ubicación, un "stand alone

repetidor puede cubrir un área local de varios kilómetros,

pero cuando se conecta a un servidor de red DMR, puede proporcionar acceso en todo el mundo.

Nota: El coste del repetidor y su funcionamiento pueden ser bastante caros. Por favor, apoye a su club local o propietario del repetidor.

Latencia de la red mundial

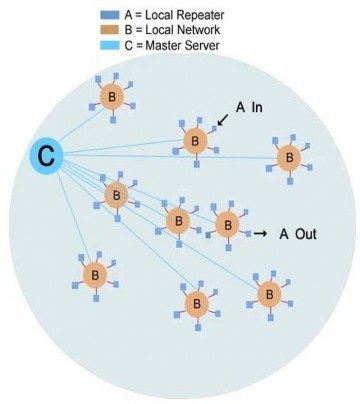

Aquí se muestra un ejemplo de la complejidad de la red. Aunque internet es rápida, no es instantánea.

El audio se procesa digitalmente en el dispositivo portátil, se transmite al repetidor y, a continuación, a un servidor regional conectado a una serie de servidores mundiales desde donde se distribuye.

El proceso se invierte antes de llegar a la estación receptora. Esto es lo que se conoce como latencia, un retraso de la señal que llega al otro extremo de hasta 2 segundos.

Por esta razón, es aconsejable hacer una pausa de dos o tres segundos antes de realizar una transmisión de retorno para dar a una estación de ruptura la oportunidad de entrar.

Pulsar para hablar analógico frente a digital

Debido al número de TG disponibles, es muy posible que alguien esté utilizando un TG distinto del que estás monitorizando. Si esto ocurre, tu señal podría interferir con la suya. Esto se evita gracias a la forma en que DMR maneja la función PTT.

Con Analog, pulsando el PTT se enciende el transmisor y ya está listo para funcionar.

No es así en DMR. Cuando se pulsa el PTT, se envía una señal al repetidor que comprueba si la franja horaria está disponible. Si lo está, se envía un flujo de datos de vuelta a la radio indicando que todo está despejado, a veces generando un tono de pitido.

Esto ocurre en poco menos de un segundo.

Se recomienda encarecidamente activar la función BCLO (Bloqueo de Canal Ocupado). Esto evita que una estación transmita en una franja horaria si está activa en ese momento.

Otro indicador de que la ST está en uso es una luz de actividad en el dispositivo portátil. Si el indicador luminoso está encendido, la ST está en uso.

Al pulsar el PTT, espere 1 ó 2 segundos antes de hablar.

Repetidor ocupado Canal / franja horaria

Es posible que vea el indicador de Canal Ocupado encendido, pero que no escuche ninguna conversación. Esto se debe a que alguien está activando o utilizando un grupo de conversación del repetidor distinto del que está supervisando.

Monitor digital (DMR)

Su radio DMR puede tener una función de "tecla programable" denominada Monitor Digi o modo Promiscuo. Esta función le permite supervisar toda la actividad en una o ambas franjas horarias, independientemente del grupo de conversación en uso.

Se trata únicamente de una función de control.

Modo monitor (analógico)

Esta es una función analógica que abre el silenciador permitiéndote escuchar la actividad en esa frecuencia.

Los modos Monitor y Monitor digital no son intercambiables.

Redes

Es posible que oigas referencias a varias redes, como DMR-MARC, Brandmeister, TGIF y otras. Aunque se trata de redes independientes, algunas comparten grupos de conversación.

Como dos pinos plantados uno al lado del otro, según evoluciona el tiempo, más de las ramas (Grupos de Conversación) pasan a ser comunes a ambas.

En la página siguiente se muestran algunos ejemplos.

Además, hay que tener en cuenta que no todas las redes admiten el mismo funciones, como GPS y APRS.

Red compartida Actividad TG

Hay 10 canales "TAC". Mientras que los TAC 310, 311 y 312 son comunes a ambas redes, los 313-319 no lo son.

Los Grupos de Estados de EE.UU. son comunes a ambas redes, mientras que los Grupos Regionales no lo son.

Varias redes disponibles

Hay varias redes disponibles para el uso de radioaficionados. Se recomienda investigar no sólo los Grupos de Conversación disponibles, sino también la Ubicación de los servidores antes de hacer su selección.

Talk Groups - No todos los servidores comparten los mismos Grupos. BrandMeister TGs TGIF TGs

La ubicación del servidor también es importante. Cuanto más lejos esté de un servidor, mayor será el retraso o latencia.

Por ejemplo, si se encuentra en Estados Unidos, la red TGIF y BrandMeister son excelentes opciones.

Repetidor vs. Hotspot

Existen dos equipos principales para acceder a la red DMR. Uno de ellos es un repetidor que suele estar situado a gran altura y con una amplia cobertura. El repetidor está conectado a Internet, lo que le permite acceder a uno o varios servidores de red DMR.

Nota: No todos los repetidores comparten los mismos Grupos de Conversación. Esto lo determina el propietario del repetidor.

El otro se conoce como punto caliente. Estos se desarrollaron

para el acceso de alcance local a una red cuando ningún repetidor es

disponibles. Estos dispositivos de bajo consumo reciben la señal digital de un usuario y la transmiten a una red DMR a través de Internet.

Niveles de actividad (DMR-MARC y BrandMeister)

Esto varía en función del grupo de conversación (TG). Los grupos locales suelen tener el nivel más bajo de actividad, mientras que la actividad estatal y regional es algo mayor.

El grueso de la actividad se concentra en los grupos de trabajo nacionales y mundiales.

Nota de funcionamiento importante TG-3100 en todo el país

El TG 3100 se creó como un canal de llamadas compartido a nivel nacional.

Si está utilizando un Hotspot, una vez activado, el grupo permanece estático y permanecerá continuamente activo hasta que se seleccione otro GT.

Nota: Debido a la alta actividad de 3100, los repetidores pueden requerir un PTT (kerchunk) una vez cada 10 minutos para reactivarse. Esto libera el acceso del repetidor a otros usuarios.

Los TG 310, 311 y 312 son canales TAC secundarios.

Están configurados como grupos PTT que requieren un PTT (kerchunk) una vez cada 10 minutos para reactivar.

TG 3100 es para establecer un contacto inicial. Si la conversación se prolonga durante más de 3 o 4 minutos, las estaciones deben pasar a uno de los tres canales TAC para despejar el 3100 como cortesía hacia los que están monitorizando.

Nota: Recuerda también que hay más de 1.500 Grupos de Conversación disponibles.

Si la actividad está repartida, hay espacio de sobra para que todo el mundo disfrute de la experiencia DMR.

Notas de funcionamiento del repetidor y de la red

3 segundos de pausa antes del PTT
Esto permite la latencia de la red, así como una pausa de cortesía para aquellos que deseen entrar en

la conversación.

1 segundo de pausa después del PTT
Esto es necesario para que su radio se sincronice con el repetidor y la red

Franja horaria en uso
Normalmente se muestra mediante un indicador luminoso o un tono de ocupado en su radio.

Grupo de conversación en uso
Es posible que no escuche inmediatamente un Grupo de Conversación activo. Al cambiar a un TG diferente, es posible que su radio tenga que sincronizarse con una conversación ya en curso.

Anunciar su presencia
Anuncie tanto su distintivo de llamada como su grupo de conversación. Esto

permitirá que alguien que esté escaneando identifique tu grupo de conversación para que pueda responder a tu llamada.

Notas de funcionamiento del repetidor y de la red

Red Brandmeister "Usuario bloqueado" (521) ***
Al utilizar la Red Brandmeister, el acceso a su servidor se bloqueará durante una hora si se cumplen las siguientes condiciones:

- 5 transmisiones de menos de 2 segundos en 1 minuto. Esto forma parte de la prevención de bucle de red.
Transcurrida una hora, se restablecerá automáticamente el acceso a ese servidor.

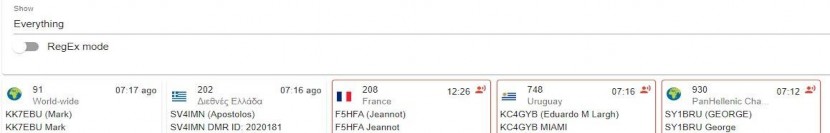

Manguera (BrandMeister)

Vigilancia en red

Referencias

Miklor - Sección DMR

Guía del radioaficionado para DMR

Guía DMR (Reino Unido)

Solicitar un ID de usuario DMR

Código Plug (CP)

No deje que el nombre le asuste. Un Code Plug (CP) no es más que el archivo de datos que se carga en su radio DMR que establece los parámetros de funcionamiento. (Frecuencia, potencia, etc.)

También verá referencias al CPS. Esto es simplemente el Código Plug Software.

Los tapones de codificación constan de 3 partes principales

Lista de contactos (Grupos de conversación por asignar)

Información del canal

Zonas (grupos de canales o clusters) Veamos las tres piezas y cómo se relacionan entre sí.

Antes de emprender el viaje, debe saber adónde quiere ir.

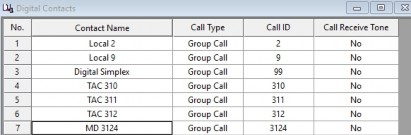

Esto se hace creando una Lista de Contactos. Aquí es donde se puede encontrar la información deseada del Talkgroup.

Hay dos elementos principales.

Nombre del grupo de conversación Nombres creados para el DMR deseado grupos.
Número de grupo de conversación Es el número asignado a cada grupo específico.

El tipo de llamada siempre será "Llamada de grupo".

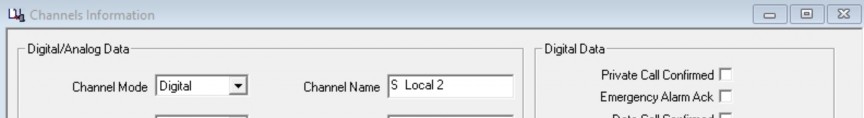

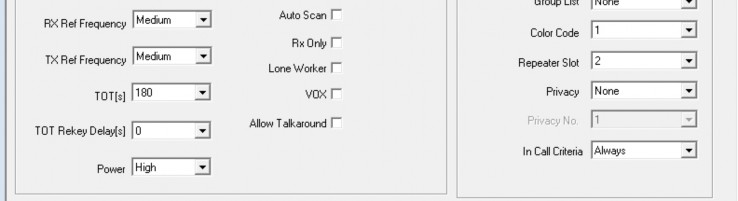

Esto parece más complejo de lo que es en realidad Mode Digital

Frecuencia La frecuencia Rx / Tx del repetidor Código de color (El equivalente digital de CTCSS, normalmente 1) Ancho de banda12 ,5 kHz

Franja horaria ó 2 (Cualquiera que esté asignada a ese) Contacto Grupo de conversación seleccionado de la Lista de Contactos Contacto de Rx "Ninguno" será por defecto el Contacto de Tx Potencia Alta o Baja

Tx Criteria "Channel Free", Código de color, Siempre Lista de exploración Opcional

Hay que crear un canal distinto para cada TG deseado.

No todos los repetidores transmiten todos los TG (más de 1500 posibilidades). Esto queda a discreción del propietario del repetidor.

Comience su lista inicial de canales con sólo 5-10 canales. Hasta que te sientas cómodo con los conectores de código, empieza poco a poco. Es mucho más fácil corregir 5 canales que 150.

No hay CP Maestro.

Se recomienda empezar revisando un CP de muestra. A partir de ahí podrá hacerse una idea de cómo se monta una.

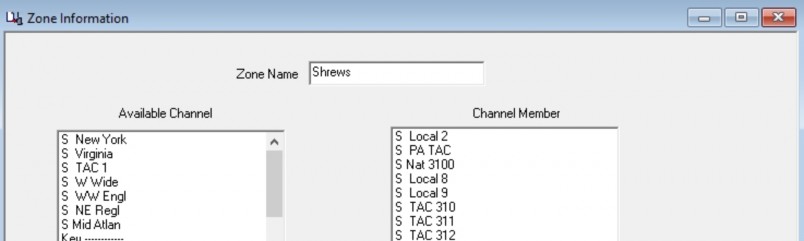

La Zona es donde se agrupan los canales por categoría. Por ejemplo, si desea agrupar los canales de un repetidor en particular, deberá asignarlos a su propia Zona (banco de canales).

Pueden agruparse por:

Repetidor

Ubicación

Actividad

Repetidores analógicos

Simplex

etc. Puede mezclar y combinar. Usted elige.

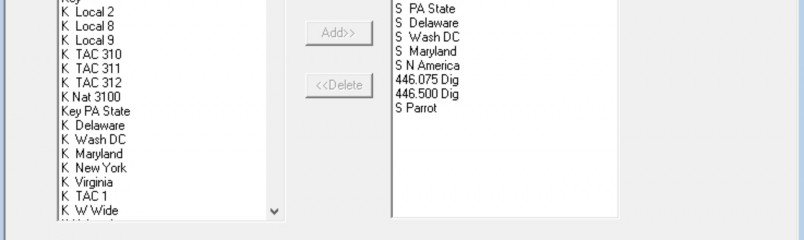

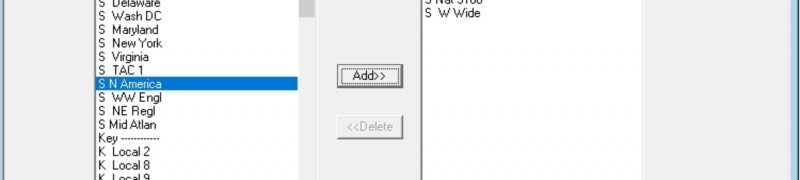

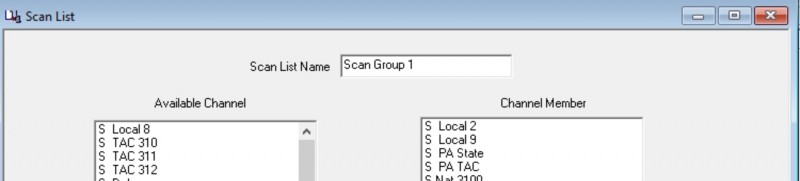

Una vez configurados los canales, considere la posibilidad de utilizar Listas de Búsqueda. Aquí es donde usted crea un grupo de canales que le gustaría Escanear cuando sean seleccionados. Dé a la Lista de Búsqueda un nombre que describa los canales incluidos. La lista puede ser asignada a uno o más canales.

Ahora puede asignar esta lista a un canal en el menú desplegable llamado Lista de exploración.

Cuando se selecciona ese canal, el uso de la tecla programable asignada a Exploración iniciará la función de exploración para el grupo especificado.

Los Code Plugs intimidan un poco al principio.

Para ello, se recomienda examinar una clavija de código de muestra de su radio.

Algunas fuentes de muestras son:

MiklorHay una sección de código de ejemplo Plug.

FacebookBusca un grupo para tu radio en concreto. Consulta la sección "Archivos".

Radio ClubPregunta a un miembro con el mismo modelo.

Búsqueda en Google

Recuerde que cada conector de código es diferente. Utilícelos como guía y personalícelos según la configuración que desee.

Ante todo, no olvides nunca que se trata de un hobby.

Los particulares han invertido su tiempo y dinero en mantener esta red. Los repetidores, servidores y redes requieren mantenimiento. Apoye a su club local siempre que sea posible.

Si una red o un programa informático en línea presenta un problema temporal, tenga paciencia. Estos voluntarios tienen familia y trabajo, que es su prioridad.

Tómese su tiempo para dar las gracias.

Espero haber podido responder a algunas de sus preguntas básicas. El propósito de esta presentación era ayudarle a sentirse un poco más cómodo con algunos de los conceptos básicos y la terminología utilizada en el mundo DMR.

No esperes convertirte en un maestro en pocos días. Experimenta creando tus propios conectores de código. Diviértete y nos vemos en DMR.

John 'Miklor K3NXU
